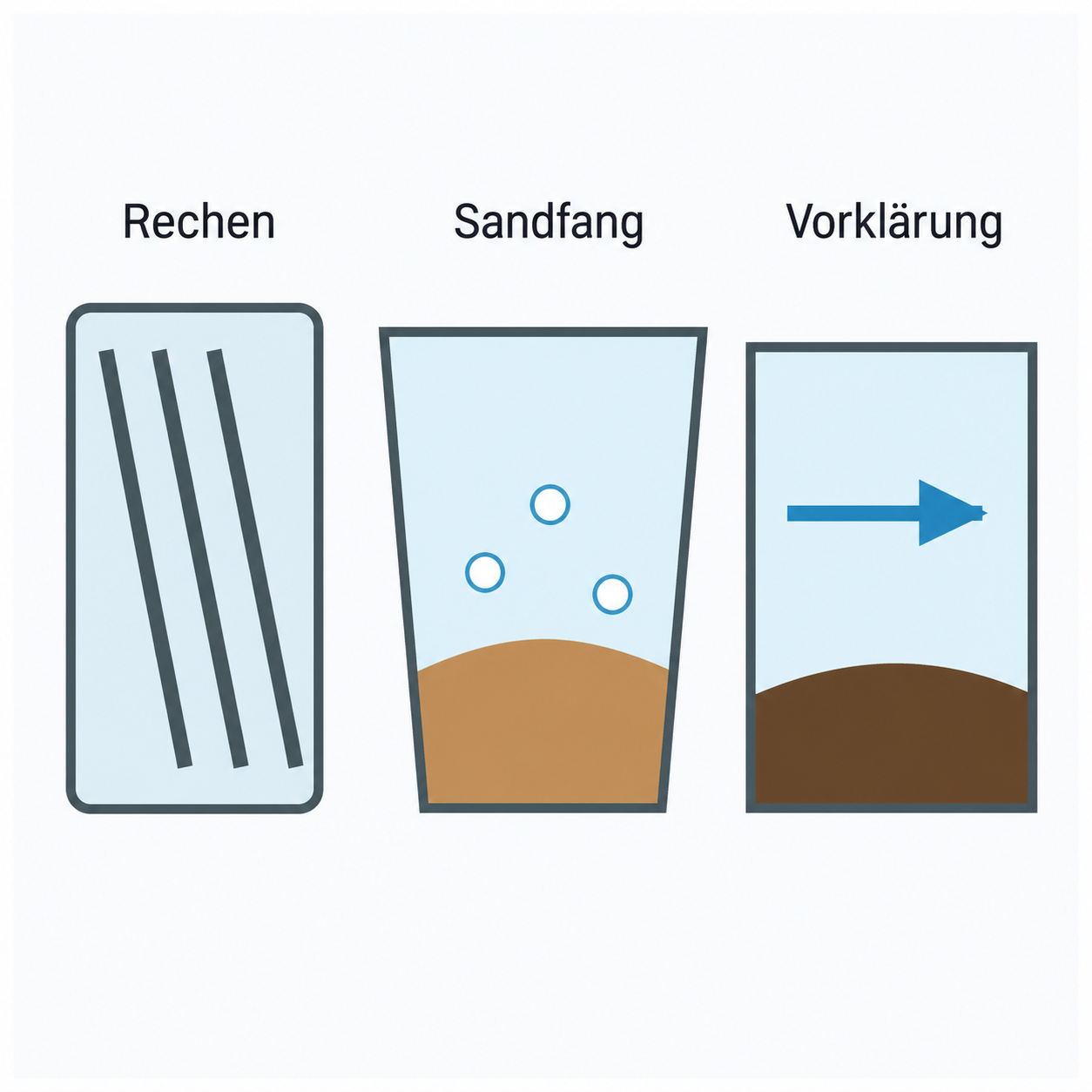

Mechanische Reinigung
Rechen · Sandfang · Vorklärung
Feststoffe, Sand und absetzbare Stoffe werden aus dem Rohabwasser entfernt.
Weiterleitung
- Vorgeklärtes Abwasser → Biologische Stufe
- Primärschlamm → Eindickung
Abwasserlinie

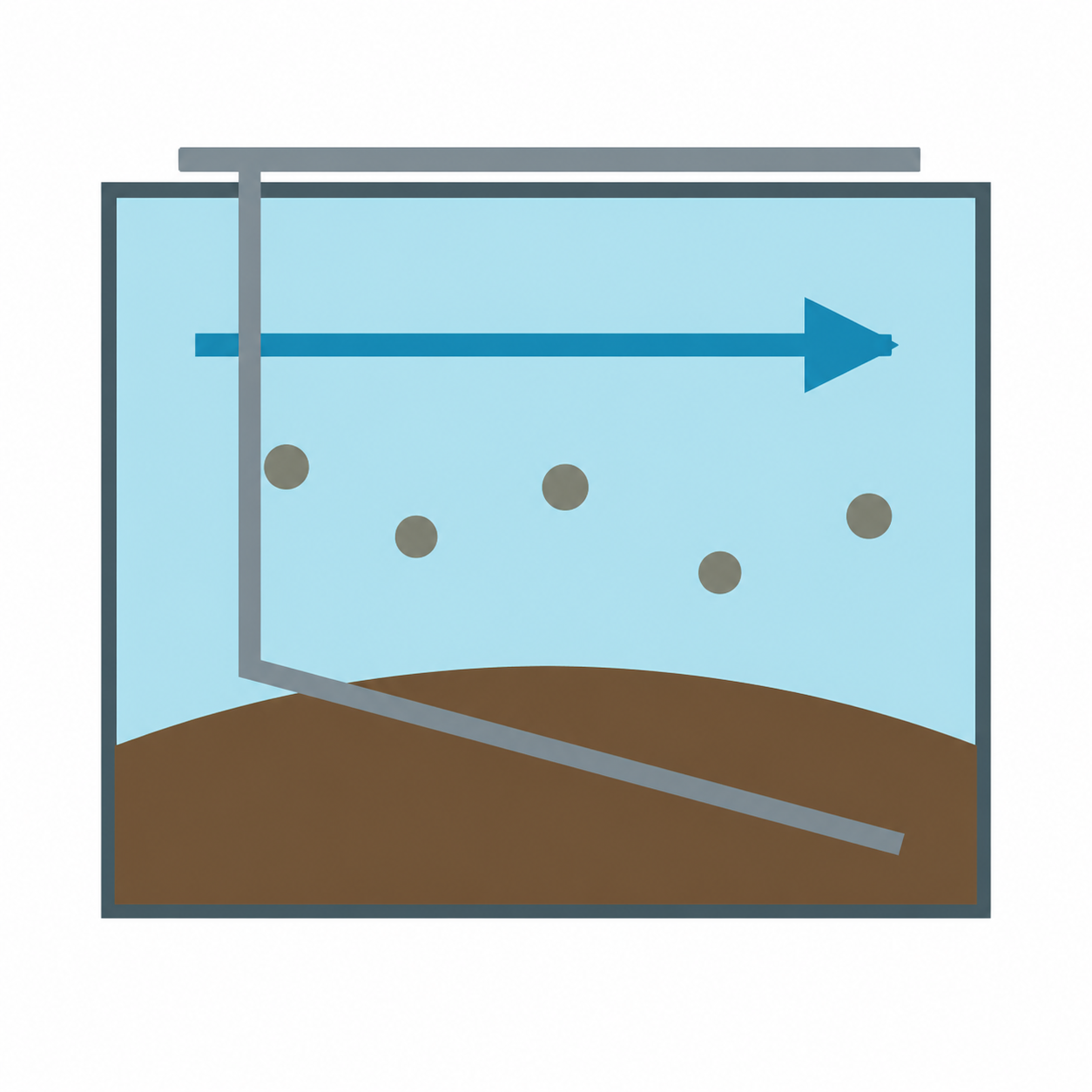

Biologische Stufe
Kohlenstoffabbau
Mikroorganismen bauen gelöste organische Stoffe mithilfe von Sauerstoff ab.
Weiterleitung
- Belebtes Abwasser → Nitrifikation / Denitrifikation
- Rücklaufschlamm aus Nachklärung → Biologische Stufe

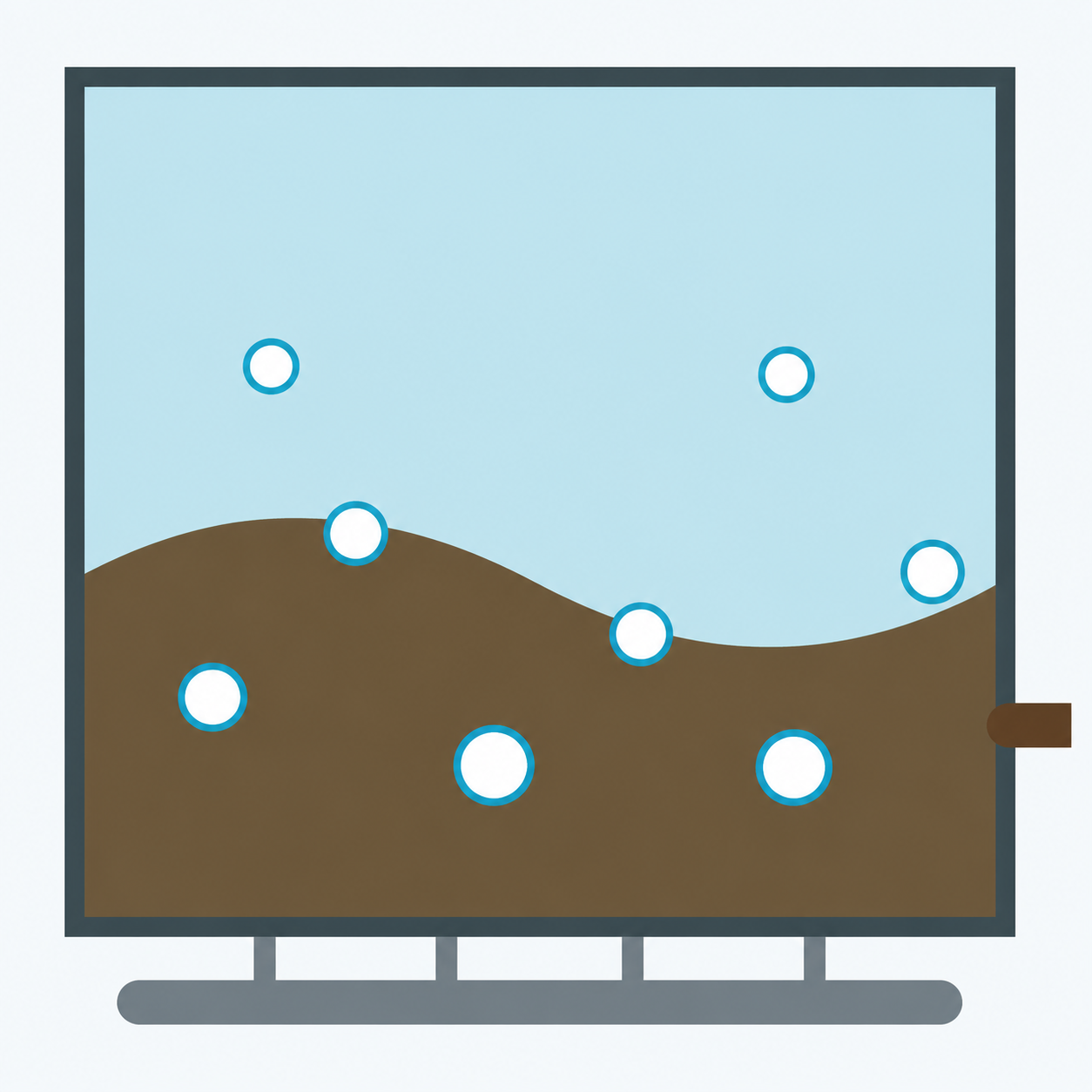

Nitrifikation / Denitrifikation
Aerobe und anoxische Zone
NH₄ → NO₃ → N₂
Ammonium wird nitrifiziert, Nitrat zu gasförmigem Stickstoff abgebaut.
Weiterleitung
- Behandeltes Abwasser → Bio-P

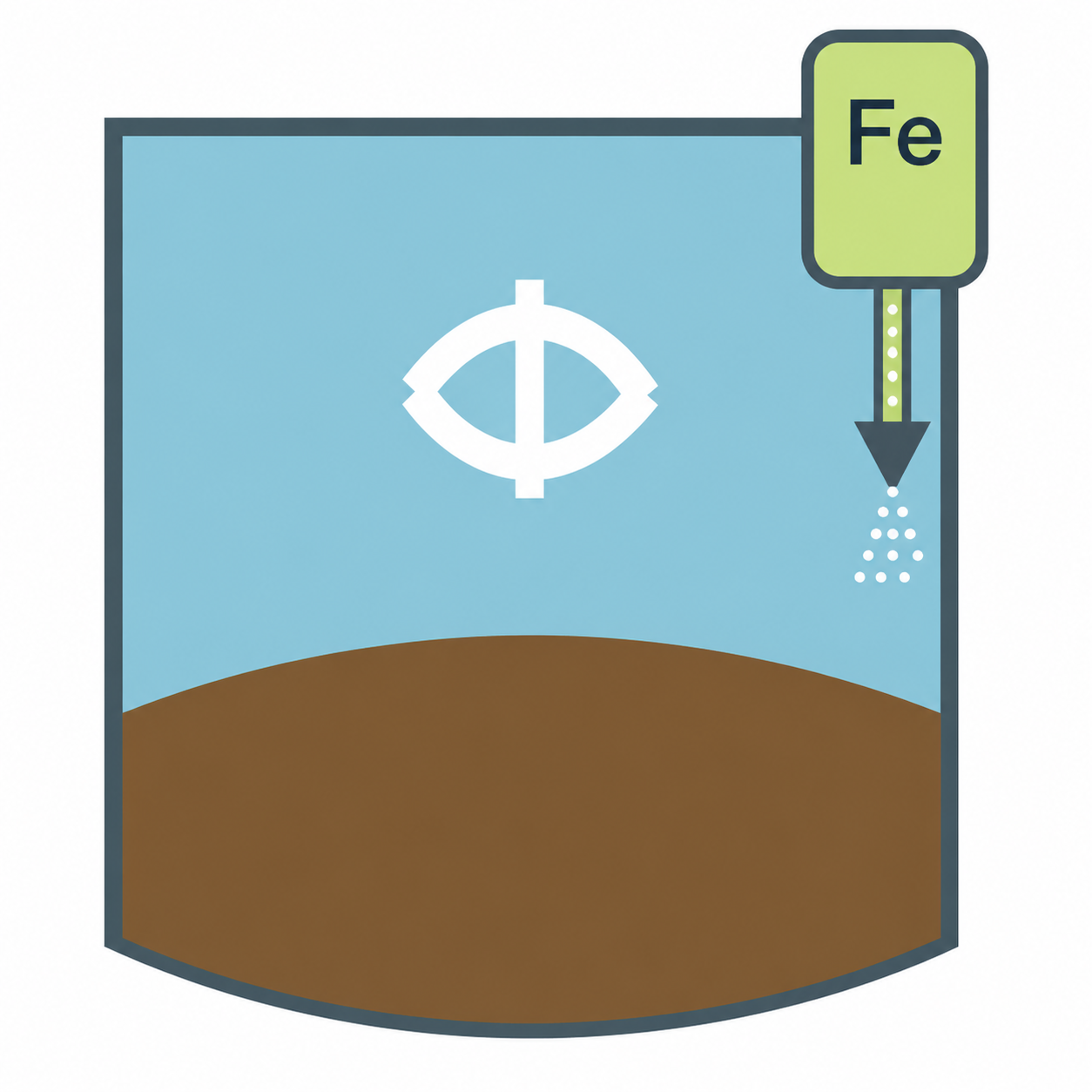

Bio-P
Anaerobe Zone · Simultanfällung
Phosphor wird biologisch gebunden und bei Bedarf zusätzlich chemisch gefällt.
Weiterleitung
- Behandeltes Abwasser → Nachklärung
Nachklärung
Trennung von Klarwasser und Belebtschlamm
Platzhalter für die spätere SVG-Grafik des Nachklärbeckens
Der Belebtschlamm setzt sich ab und wird vom Klarwasser getrennt.
Weiterleitung
- Klarwasser → Mikroverunreinigungen
- Rücklaufschlamm → Biologische Stufe
- Überschussschlamm → Eindickung
Mikroverunreinigungen
Ozonung · Aktivkohle
Platzhalter für die spätere SVG-Grafik der Spurenstoffelimination
Organische Spurenstoffe werden durch Ozonung abgebaut und mit Aktivkohle zurückgehalten.
Weiterleitung
- Behandeltes Abwasser → Filtration
- Gebrauchte Aktivkohle → Externe Entsorgung
Filtration
Sandfilter
Platzhalter für die spätere SVG-Grafik der Filtration
Feinste Schwebstoffe und Reaktionsprodukte werden im Sandfilter entfernt.
Weiterleitung
- Filtriertes Wasser → Gereinigtes Abwasser
- Prozesswasser → Zulauf
Gereinigtes Abwasser
Einleitung in das Gewässer
Platzhalter für die spätere SVG-Grafik der Einleitung
Nach Abschluss aller Reinigungsstufen wird das gereinigte Abwasser in das Gewässer eingeleitet.
Ergebnis
- Gereinigtes Abwasser → Gewässer
Schlammlinie
Eindickung
Reduktion des Wassergehalts
Platzhalter für die spätere SVG-Grafik der Eindickung
Der Schlamm wird eingedickt, damit sein Volumen und der Wasseranteil sinken.
Zulauf und Weiterleitung
- Primärschlamm aus mechanischer Reinigung → Eindickung
- Überschussschlamm aus Nachklärung → Eindickung
- Eingedickter Schlamm → Faulung
Faulung
Anaerober Abbau bei ca. 37 °C
Platzhalter für die spätere SVG-Grafik des Faulturms
Der Schlamm wird stabilisiert. Dabei entsteht energiereiches Biogas.
Weiterleitung
- Faulschlamm → Schlammentwässerung
- Biogas → Blockheizkraftwerk
Schlammentwässerung
Trennung von Schlammkuchen und Zentrat
Platzhalter für die spätere SVG-Grafik der Schlammentwässerung und Verwertung
Der ausgefaulte Schlamm wird entwässert. Das abgetrennte Prozesswasser fliesst zurück in die Anlage.
Weiterleitung
- Prozesswasser → Zulauf
- Entwässerter Schlamm → Verwertung / Entsorgung (12)
Verwertung / Entsorgung
Thermische Verwertung und Phosphorrückgewinnung
Platzhalter für die spätere SVG-Grafik der Verwertung und Entsorgung
Der entwässerte Schlamm wird fachgerecht verwertet beziehungsweise entsorgt. Wertstoffe wie Phosphor können zurückgewonnen werden.
Ergebnis
- Entwässerter Schlamm → Thermische Verwertung
- Phosphor → Rückgewinnung
Energie und Betrieb
Blockheizkraftwerk
Platzhalter für die spätere SVG-Grafik des Blockheizkraftwerks
Das Biogas wird zur Erzeugung von Strom und Wärme genutzt. Die Wärme unterstützt unter anderem die Beheizung des Faulturms.
Photovoltaik
Platzhalter für die spätere SVG-Grafik der Photovoltaikanlage
Die Photovoltaikanlage ergänzt die Eigenproduktion und reduziert den externen Strombezug.
Betriebsgebäude
Platzhalter für die spätere SVG-Grafik des Betriebsgebäudes
Leitwarte, Labor, Werkstatt, Administration, Garderoben und Aufenthaltsräume unterstützen den sicheren Betrieb der gesamten Anlage.
Schematische Darstellung – Stoffströme und Bauwerke sind zugunsten einer klaren und responsiven Darstellung vereinfacht.
